NPT直通型三通 公制
CPI? 訂貨號 | A-LOK? 訂貨號 |
互換型號 | 毫米 | 英寸 | |||||

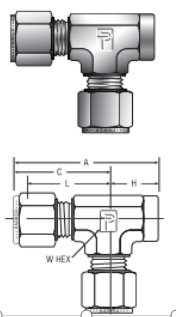

卡套端 | NPT 螺紋端 | A | C | H | L | W HEX | |||
MBZ 6- 1/8-6 MBZ 6- 1/4-6 MBZ 6- 1/8-6 MBZ 10- 1/4- 10 MBZ 12- 1/4- 12 | M6FRT1/8N M6FRT1/4N M8FRT1/8N M10FRT1/4N M12FRT1/4N | 6MO-3TFT 6MO-3-4TFT 8MO-3TFT 10MO-3TFT 12MO-3-4TFT | 6 6 8 10 12 | 1/8 1/4 1/8 1/4 1/4 | 46,0 52,1 48,9 55,9 58,4 | 27,0 29,8 29,9 33,5 36,0 | 19,0 22,4 19,0 22,4 22,4 | 19,6 22,4 22,4 25,9 25,9 | 1/2 11/16 5/8 13/16 13/16 |
MBZ 12-3/8- 12 MBZ 12- 1/2- 12 MBZ 16- 1/2- 16 | M12FRT3/8N M12FRT1/2N M16FRT1/2N | 12MO-3TFT 12MO-3-8TFT 16MO-3TTF | 12 12 16 | 3/8 1/2 1/2 | 58,4 67,3 68,2 | 36,0 38,8 39,8 | 22,4 28,5 28,4 | 25,9 28,7 29,7 | 13/16 1 1- 1/16 |
注：A和C的尺寸是在手動旋緊狀態(tài)下測得。 表中尺寸僅供參考，可根據(jù)實際情況調(diào)整。
